Теория механизмов и машин

Перенос графиков из Mathcad на чертеж

Назначение аналогов угловых и линейных скоростей определено, а значит, учитывая их важность, их необходимо разместить в графической части курсового проекта.

Наверняка расчет был проведен в Mathcad, но:

Вставлять скриншоты графика на чертеж - не допускается правилами ЕСКД!

Если по какой-то причине, вы не используете Mathcad, следует начать его изучение и активно применять в своей учебной и рабочей деятельности. Все равно придется научиться работать в подобных математических пакетах, и лучше это делать на данном этапе. В дальнейшем процесс обучения рискует стать срочным и болезненным.

Итак, как же перенести график на чертеж правильно и красиво? Сейчас расскажем и покажем. А пока посмотрите на работу, сделанную не по ГОСТУ

Пример того, как сделать курсовой проект плохо:

Пример

некорректное оформление курсового проекта

Перенос графиков из Mathcad на лист

Для удобства понимания, опишем наиболее полный алгоритм переноса графика, постепенно вы самостоятельно придете к модернизации и ускорению этого процесса. Для работы у вас должен быть установлен MS Excel, подойдет online версия или аналог от Open Office.

Алгоритм переноса выглядит следующим образом:

• Задача состоит в том, чтобы перенести график заданной функции \(F(x)=x^2\cdot\sin(x)\), определенной на интервале \(x\in[0;15]\).



• Задаем шаг изменения независимой переменной х: $$x:=0,1..15$$

  где

  • 0 - начало отсчета переменной х;
  • 1 - шаг, с которым будет изменяться переменная х;
  • 15 - конечное значение переменной х.

  Для обозначения двух точек (..) необходимо нажать в латинской раскладке символ : (соответствующий букве ж кириллического алфавита).

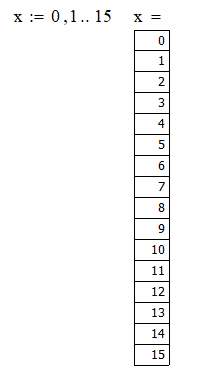

• Выводим значение переменной х:

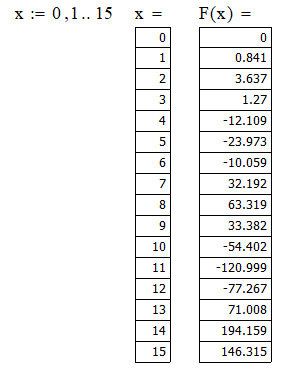

• Выводим значение функции от столбца х:



• Определяем, какие размеры будет занимать график на чертеже:
  • Длина \(l=233\; мм\);
  • Высота \(h=139 \;мм\).

  Те, кто ознакомился с правилами выбора масштабного коэффициента заподозрили неладное, и не зря. Применение таких размеров приведет к абсурдным масштабам:

  $$\mu_l=\frac{233\;мм}{15\;усл. ед.}=15.5(3)\;\frac{мм}{усл.ед.}$$ $$\mu_h=\frac{139\;мм}{340\;усл. ед.}=0.40882...\;\frac{мм}{усл.ед.}$$ Такие масштабы принимать нельзя, поэтому следует пойти с другой стороны, определить масштаб, а затем найти размеры графика на чертеже. Например: $$\mu_l=10\;\frac{мм}{усл.ед.}$$ $$\mu_h=0.4\;\frac{мм}{усл.ед.}$$ Тогда, размеры графика на чертеже: $$l=15\cdot\mu_l=150\;мм$$ $$h=340\cdot\mu_h=136\;мм$$

  Такие размеры и масштабные коэффициенты приемлемы.

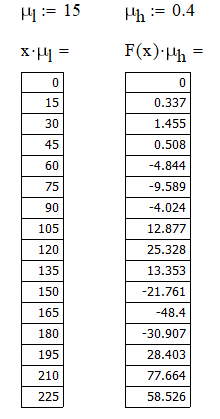

• Находим столбец независимой переменной х и значения функции \(F(x)\) в принятых масштабах:

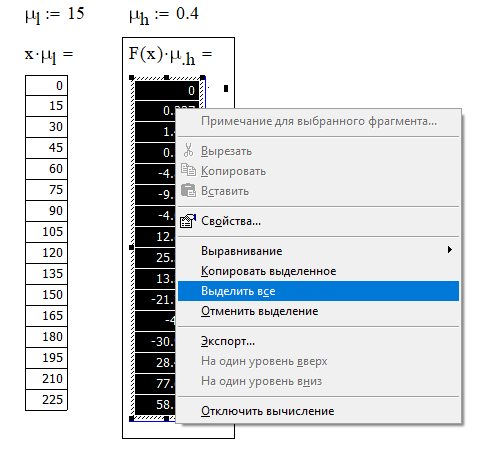

• Нажимаем правой кнопкой мыши на столбец, а затем в появившемся списке \(Выделить все\)

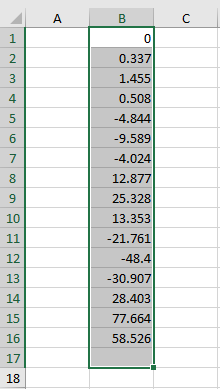

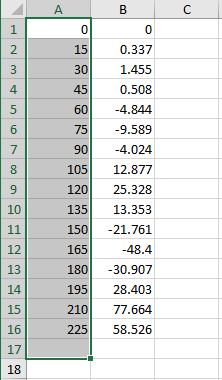

• Нажимаем Ctrl+C, переходим в Excel и вставляем в столбец B скопированные значения, нажатием Ctrl+V:



• Повторяем операции копирования для столбца переменной х, вставляем значения в столбец Excel A:

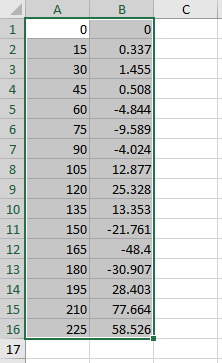

• Выделяем два получившихся столбца и копируем их, нажав Ctrl+C:

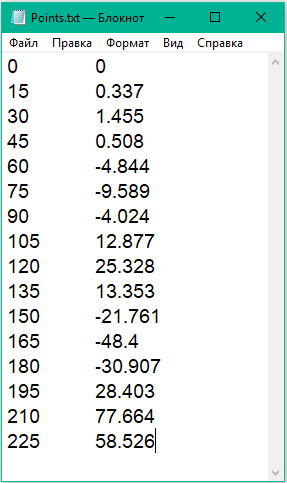

• Открываем Блокнот и вставляем в него значения, нажав Ctrl+V:



• Сохраняем файл и запускаем САПР, например Компас-3D. Нужные инструменты есть в любой современной системе.

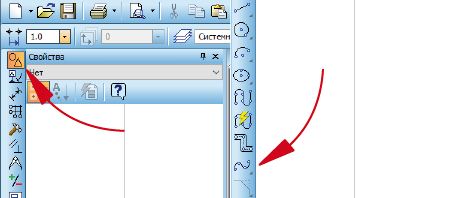

• Создаем чертеж и на панели инструментов выбираем раздел Геометрия, а в нем примитив Сплайн по точкам:

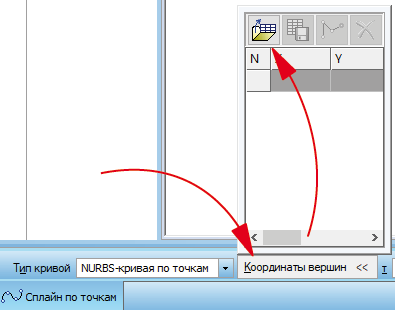

• На панели свойств нажимаем на кнопку Координаты вершин, а затем на кнопку Читать из файла:



• В появившемся окне находим сохраненный файл со значениями и нажимаем кнопку Открыть, а затем Ctrl+Enter:

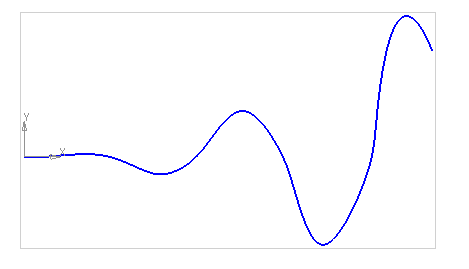

• Смотрим результат:



  Нужно увеличить количество точек, чтобы график был более плавным. Сделайте это самостоятельно.

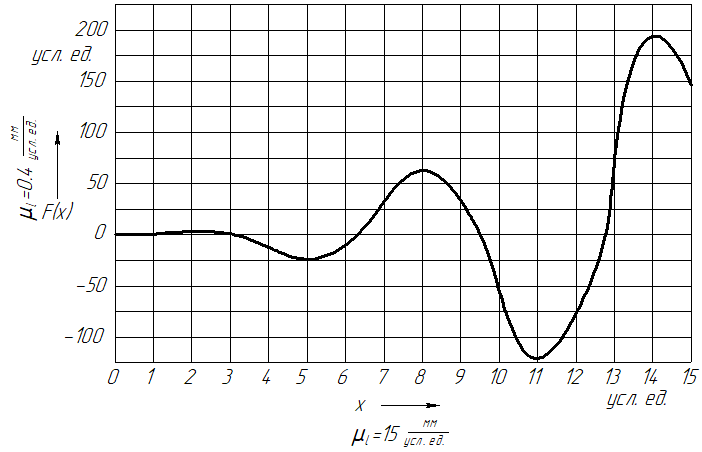

• Выбираем единичные отрезки, кратные масштабным коэффициентам и оформляем график:



Исходные файлы:

Пример

перенос графика из Mathcad в Word

Пример

перенос графика из Mathcad в Word

Таким простым способом оформляем все графики на чертеже. Первый раз получится долгим, но через пару попыток будет получаться довольно быстро. Оформляйте графики правильно! Подробнее о том, как это делается.
