Автоматизация расчетных листингов
Использование библиотеки термодинамических свойств рабочих веществ для составления
универсальных расчетных листингов в MathCad 15
{{ stat.value }}
{{ stat.label }}
Работа с библиотекой термодинамических свойств RefProp в Mathcad 15
Текстовая инструкция по установке и подключению библиотеки
Загрузка и установка MathCad 15
Для проведения расчетов потребуется программное обеспечение Mathcad 15, которое следует загрузить по ссылке: Yandex Disk.
После загрузки архива следует запустить от имени «Администратора» файлы в следующей последовательности, при это обязательно дождаться завершения исполнения каждого файла: Install.cmd, MSXML.msi, Mathcad15.msi.
Когда установка будет завершена, следует проверить работоспособность Mathcad 15. Если при открытии программы ничего не происходит, необходимо выполнить следующие действия:
- Открыть «Панель управления»;
- Перейти в раздел «Программы»;
- Перейти в раздел «Включение или отключение компонентов Windows»;

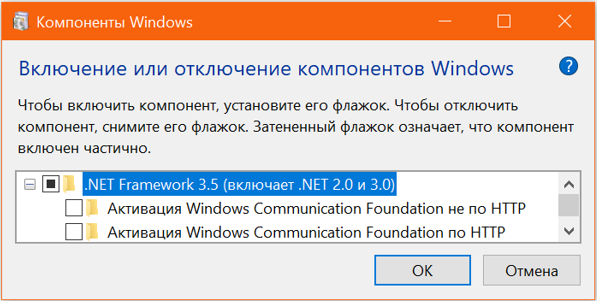

- Найти компонент «.NET Framework 3.5» и подключить его, как показано на рисунке 1.
- Дождаться применения параметров и перезагрузить компьютер;
- Повторить запуск Mathcad 15.
Если Mathcad 15 по-прежнему не запускается, обновите компонент «.NET Framework 3.5» с официального сайта Microsoft.
Установка библиотеки RefProp
Архив с файлами библиотеки доступен по ссылке: Yandex Disk.
Алгоритм подключения библиотеки:
- Содержимое папки «dll» переписать в директорию (если Mathcad 15 был установлен в директорию по умолчанию): C:\Program Files\Mathcad\Mathcad 15\userefi;
- Папку «Rfp8» записать в корень основного локального диска (C:\);
- Установить «RefProp» версии не ниже 8.0 (доступен в архиве);
- Запустить файл Шаблон.xmcd;
- Если в поле инициализации библиотеки получено значение «0», то настройка и подключение библиотеки проведено успешно.
Задание компонентов

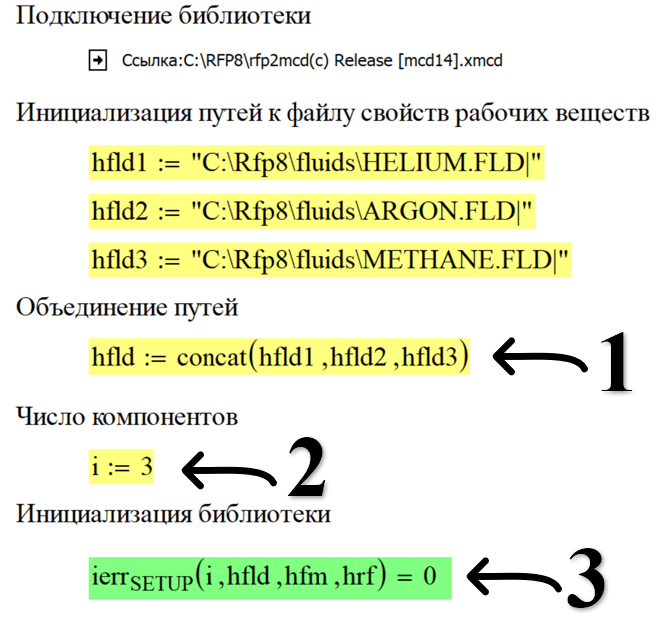

В файле Шаблон.xmcd приведен пример подключения сразу несколько рабочих веществ для дальнейшего использования. Следует отметить, что для каждого добавляемого вещества необходимо указать полный путь к файлу свойств (находятся в папке «Rfp8»), а завершать строку следует вертикальным слешем «|». Для создание итоговой строки используется встроенная в Mathcad функция concat(str1, str2, …), которая объединяет все введенные вами пути к файлам свойств (см. рисунок 1 п.1).
Рекомендуется задавать рабочие вещества в порядке возрастания их нормальной температуры кипения.
Для успешной инициализации библиотеки следует указать число компонентов (см. рисунок 2 п.2), в данном случае – 3. Если в поле инициализация библиотеки (см. рисунок 2 п.3) получено значение «0», значит введенные вами данные корректны и можно продолжать работу.

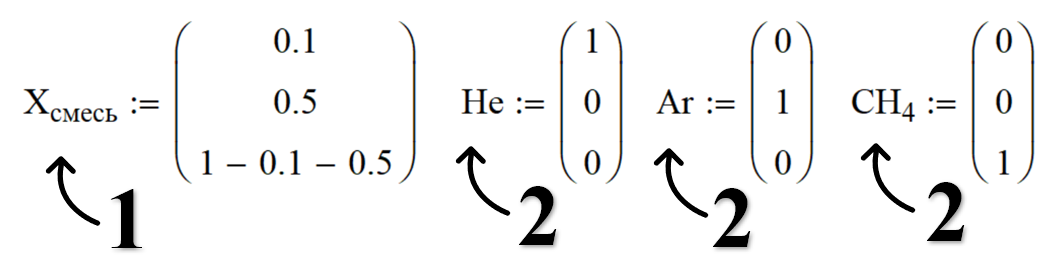

Следующим шагом следует указать концентрационный состав (в мольных долях!) смеси (см. рисунок 3 п.1), или векторы-столбцы, соответствующие чистым веществам (см. рисунок 3 п.2), если планируется расчет систем с несколькими дифференцированными контурами.
Расчет свойств веществ

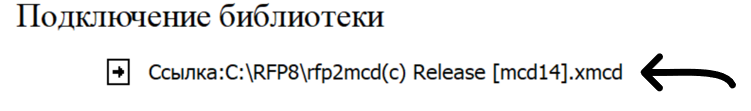

Интерфейс работы с библиотекой имеет функциональный подход, т.е. для расчета конкретного свойства требуется передать в функцию строго определенный набор параметров требуемого типа. Чтобы увидеть весь список доступных функций, следует дважды щелкнуть по строке, содержащей ссылку на библиотеку (см. рисунок 4).

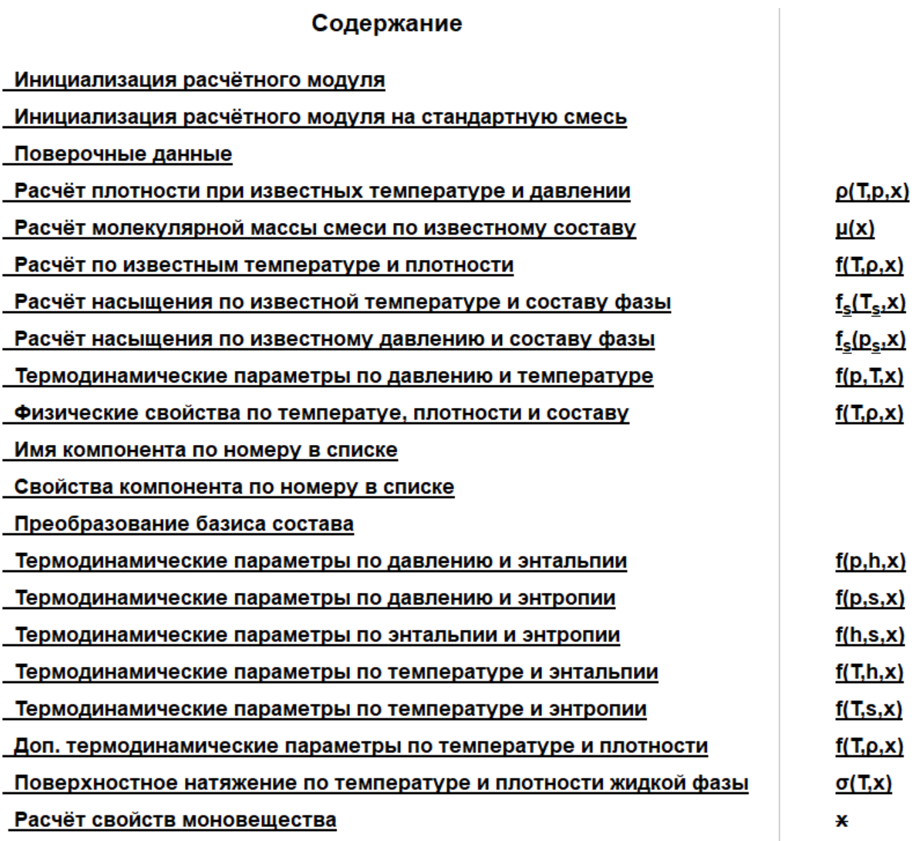

Для удобства определения свойств веществ функции размещены по разделам, которые требуют передачи определенных параметров, указанных в столбце справа (см. рисунок 5).
Обратите внимание, что не все разделы требует передачи каких-либо параметров. Это связано с тем, что библиотека может определять индивидуальные свойства вещества просто по его имени. Например: индивидуальную газовую постоянную, молярную массу, дипольный момент, критические параметры и т.д. Также, библиотека уже содержит определенные единицы измерения по СИ, поэтому вы можете использовать их без дополнительных переопределений, например: бар, МПа, кДж, кг и т.д.
При расчете свойств следует выбирать такую функцию, которая принимает параметры, отличные от тех, что уже были заданы в конкретной точке, в соответсвии с правилом фаз Гиббса.
Для расчета параметров точек на границе парожидкостной области свойства вещества следует определять по параметрам насыщения. При расчете параметров в парожидкостной области приоритетным считать плотность вещества, поскольку это значительно снизит вероятность неверной интерпретации введенных вами данных библиотекой.
